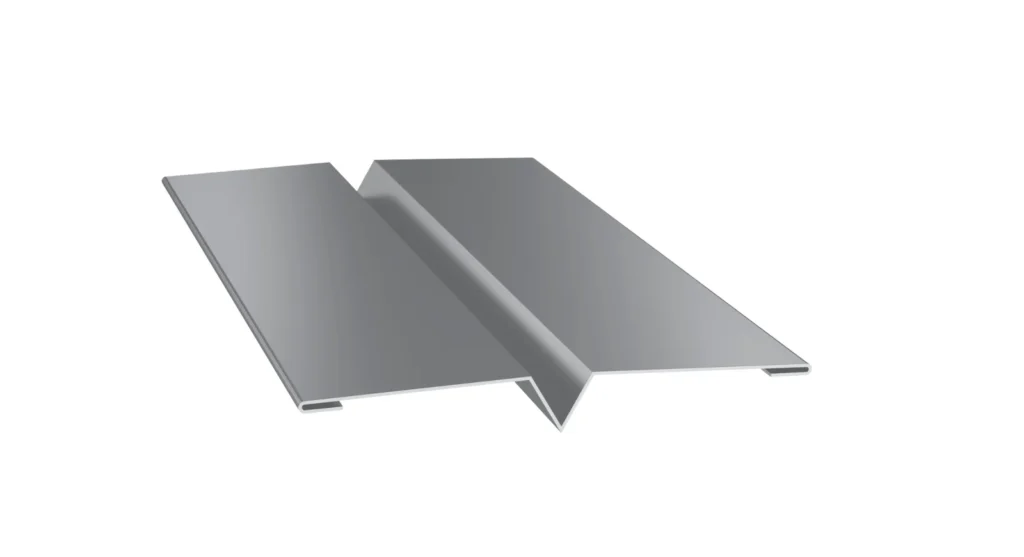

Elemente de etanșare pentru sistemul de fațadă verticală (OBPI)

Abajururile sunt o componentă a sistemului de placare cu panouri sandwich ușoare. În plus, acestea sunt utilizate și ca element de finisaj independent. Datorită lor, este posibilă combinarea și finisarea pereților și a altor elemente de construcție realizate din panouri sandwich. Abajururile sunt realizate din tablă galvanizată cu un strat de poliester de 25 μm, cu grosimi standard de 0,50, 0,63, 0,70, 0,75 mm și în lungimi de la 1,00 m la 6,00 m. Pentru alte lungimi trebuie consultat producătorul;

Elemente de etansare pentru sistemul de fatada verticala OBPI

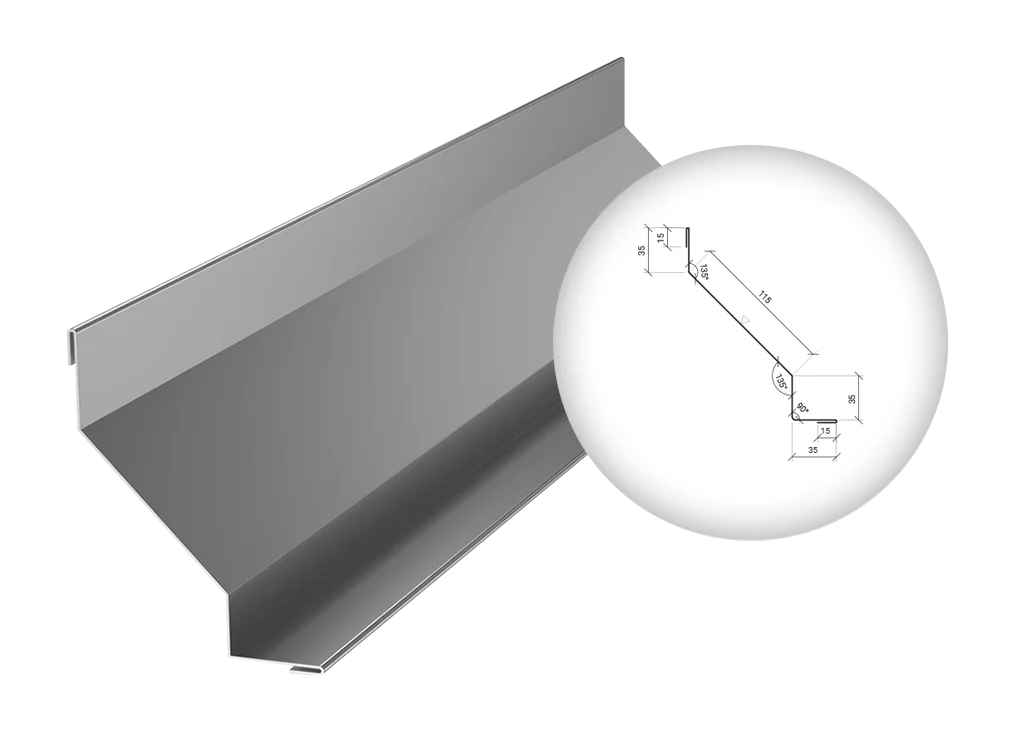

Acoperire internă a ecranului OBPI -1

SPECIFICAȚII
Grosimea panoului [mm]60-120
Extensie [mm]250



Acoperire interna a ecranului

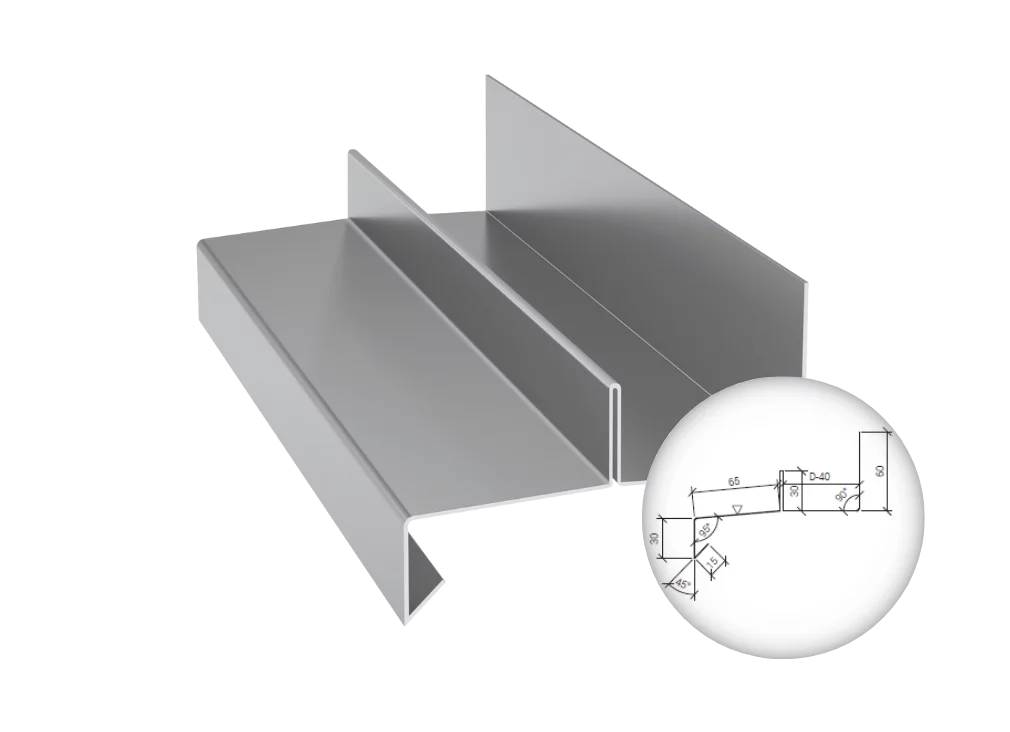

Apărătoare de streașină A OBPI-2

SPECIFICAȚII
Grosimea panoului [mm]6080100120
Extensie [mm]250270290310



Aparatoare de streasina A

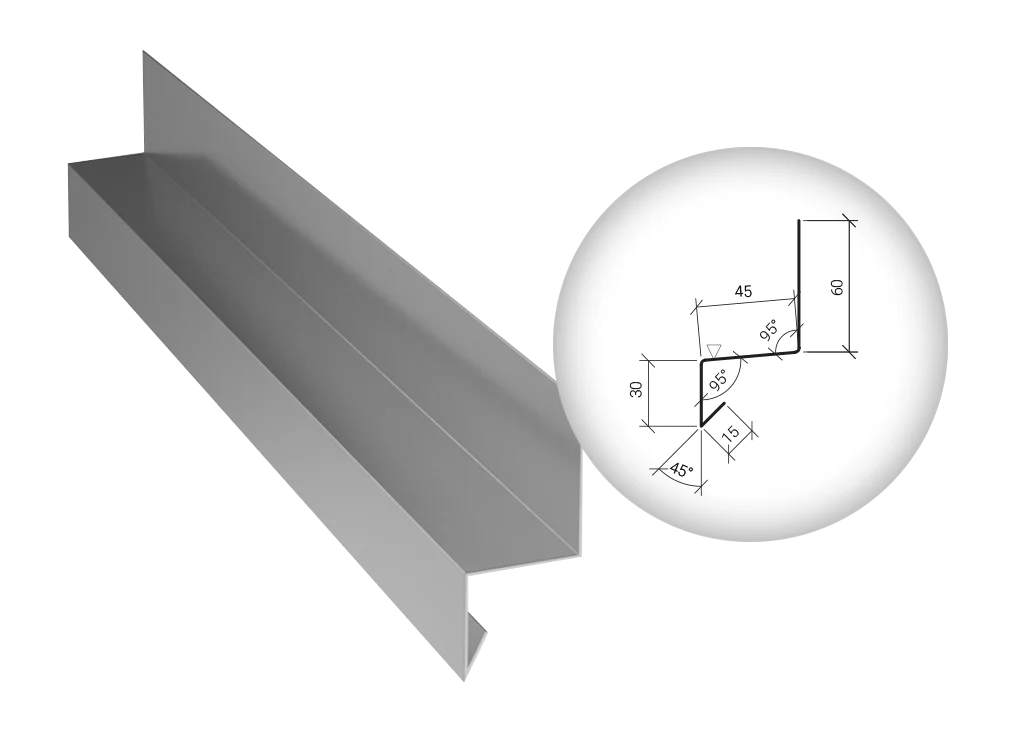

Acoperire streașină B OBPI-3

SPECIFICAȚII
Grosimea panoului [mm]60-200
Extensie [mm]123



Acoperire streasina B 1

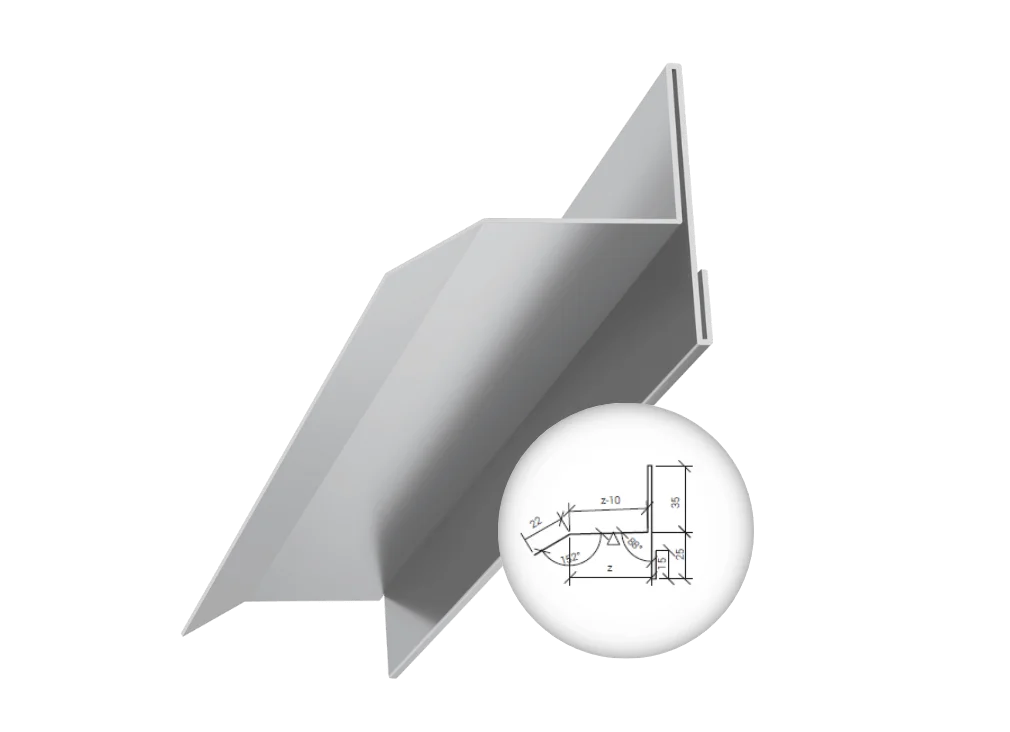

Buiandrug de iluminat OBPI-4

SPECIFICAȚII
Grosimea panoului [mm]60-120
Extensie [mm]122 + z



Buiandrug de iluminat

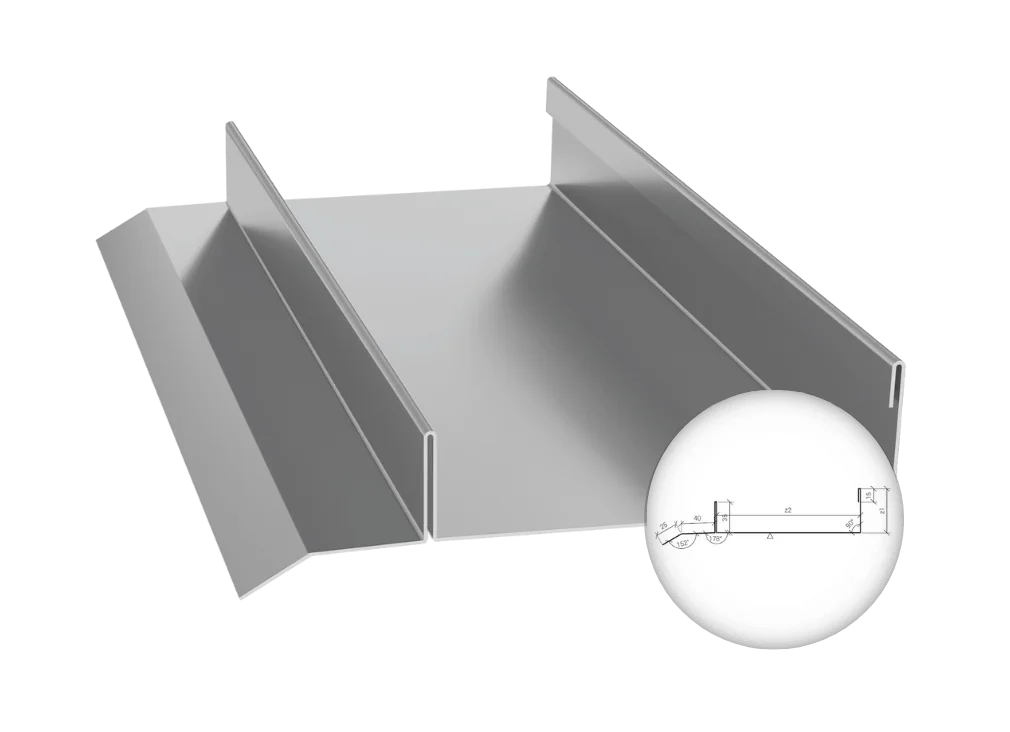

Intermitent poartă OBPI-5

SPECIFICAȚII
Grosimea panoului [mm]6080100120
Extensie [mm]150 + z1 + z2150 + z1 + z2150 + z1 + z2150 + z1 + z2



Intermitent poarta 5

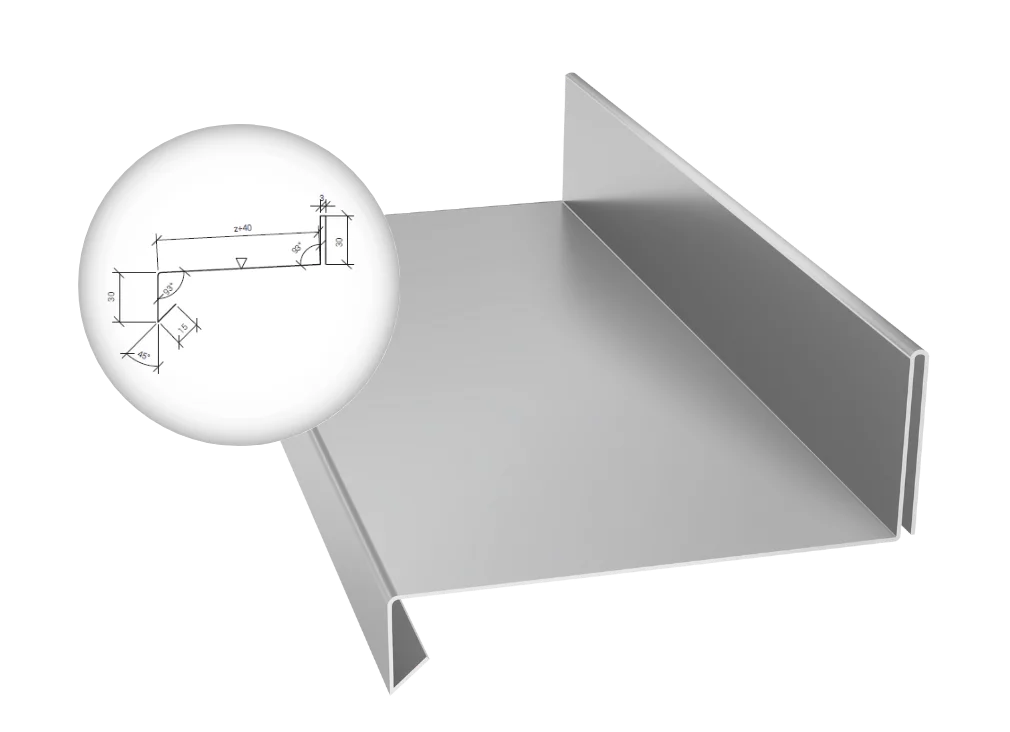

Plintă de iluminat OBPI-6

SPECIFICAȚII
Grosimea panoului [mm]6080100120
Extensie [mm]148 + z148 + z148 + z148 + z
Plinta de iluminat

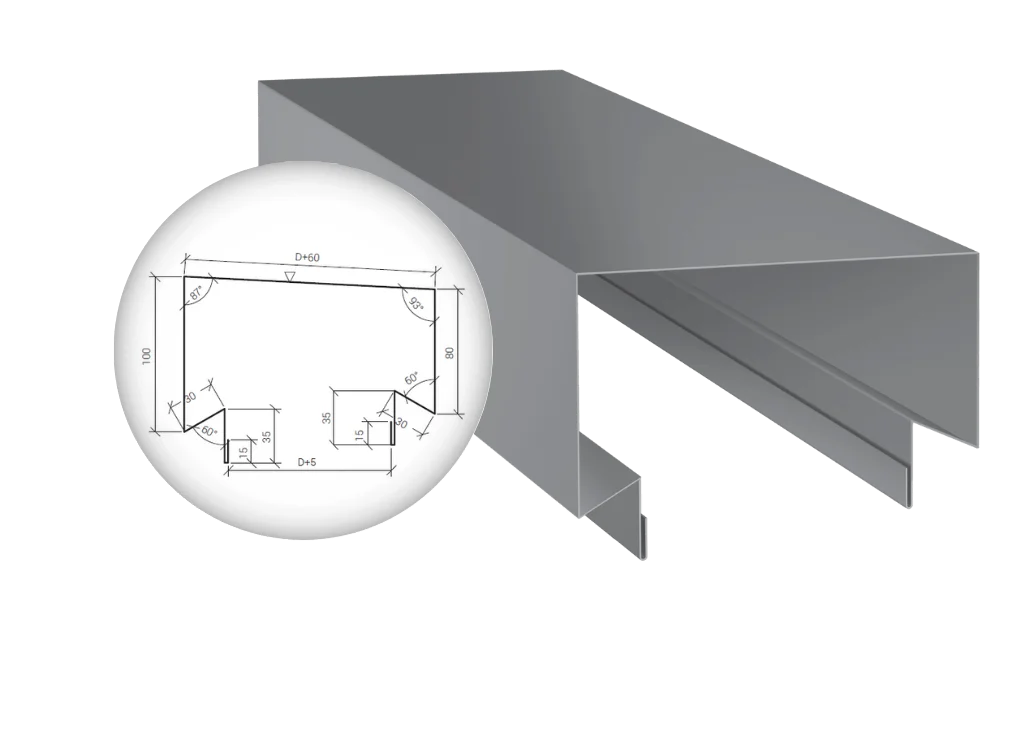

Acoperire centură mansardă OBPI-7

SPECIFICAȚII
Grosimea panoului [mm]6080100120
Extensie [mm]405425445465
Acoperire centura mansarda

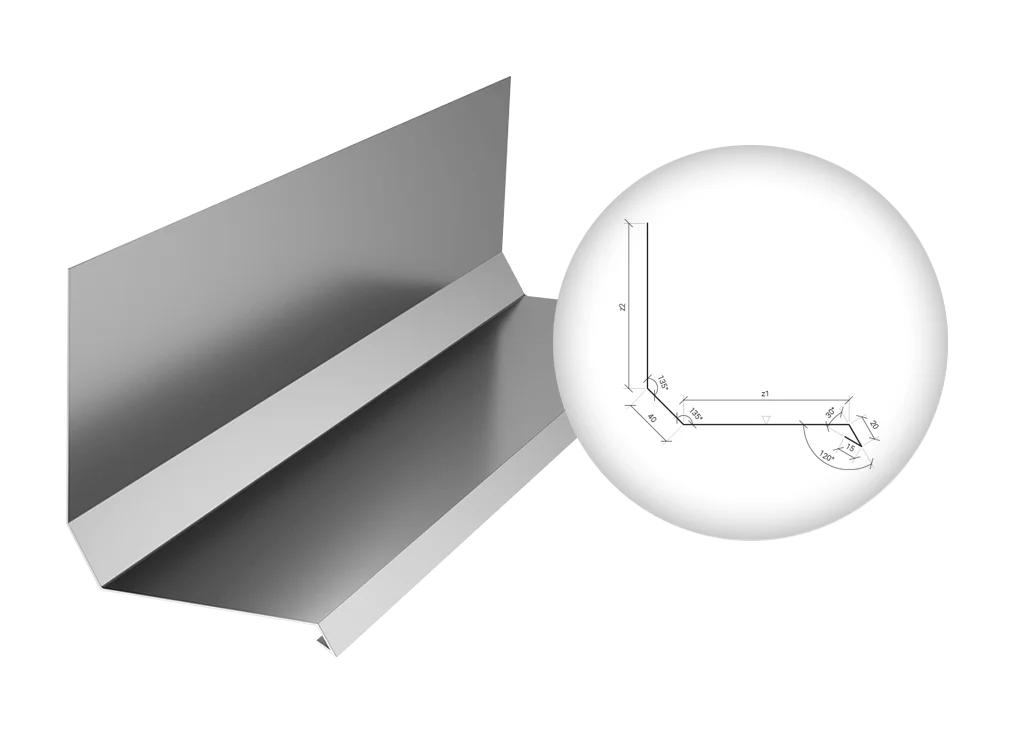

Unghi de clipsare OBPI-8

SPECIFICAȚII
Grosimea panoului [mm]
Extensie [mm]75 + z1 + z2



Unghi de clipsare

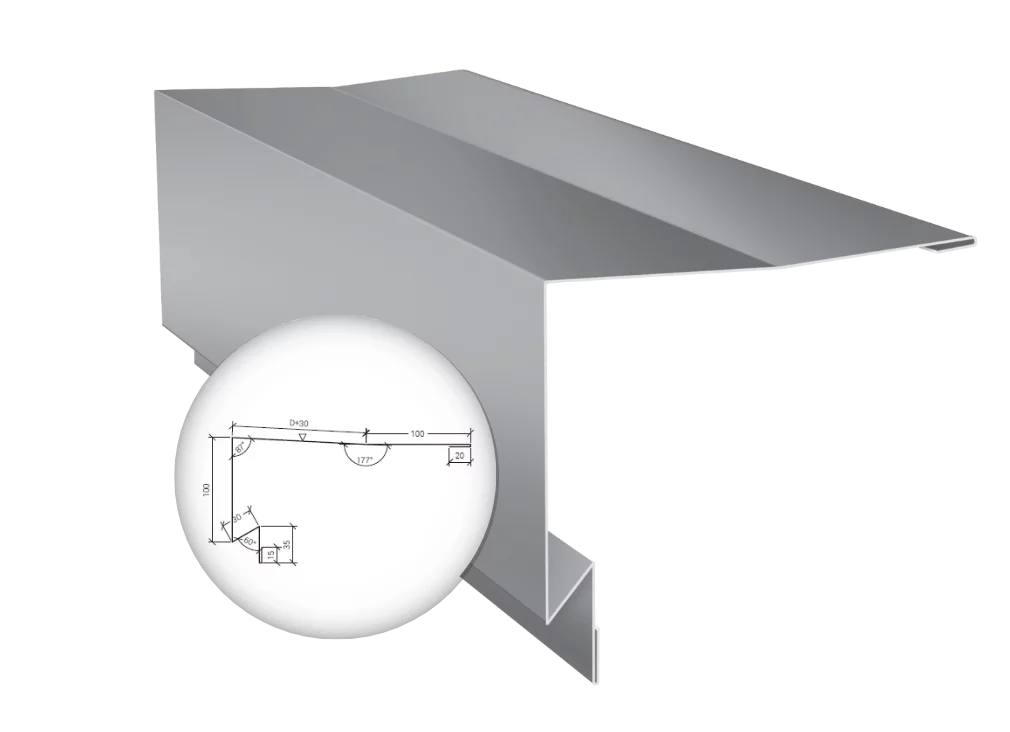

Vânt lateral intermitent OBPI-9

SPECIFICAȚII
Grosimea panoului [mm]6080100120150160180200
Extensie [mm]390410430450480490510530



Vant lateral intermitent

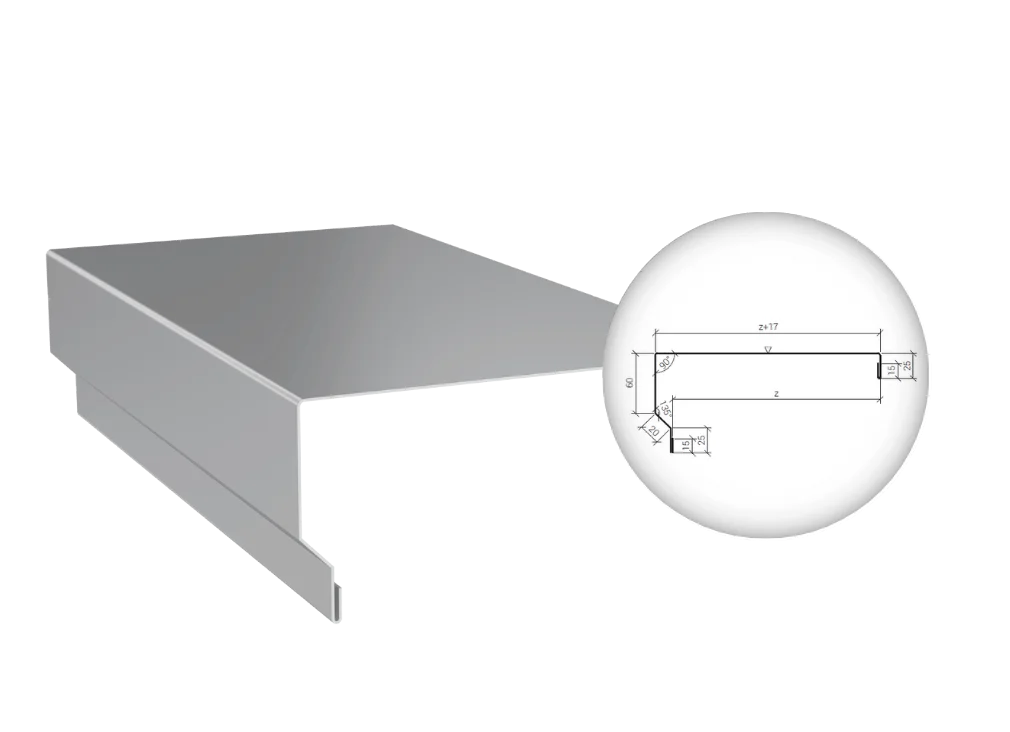

Intermitent lateral OBPI-10

SPECIFICAȚII
Grosimea panoului [mm]60-120
Extensie [mm]177 + z
Intermitent lateral 2

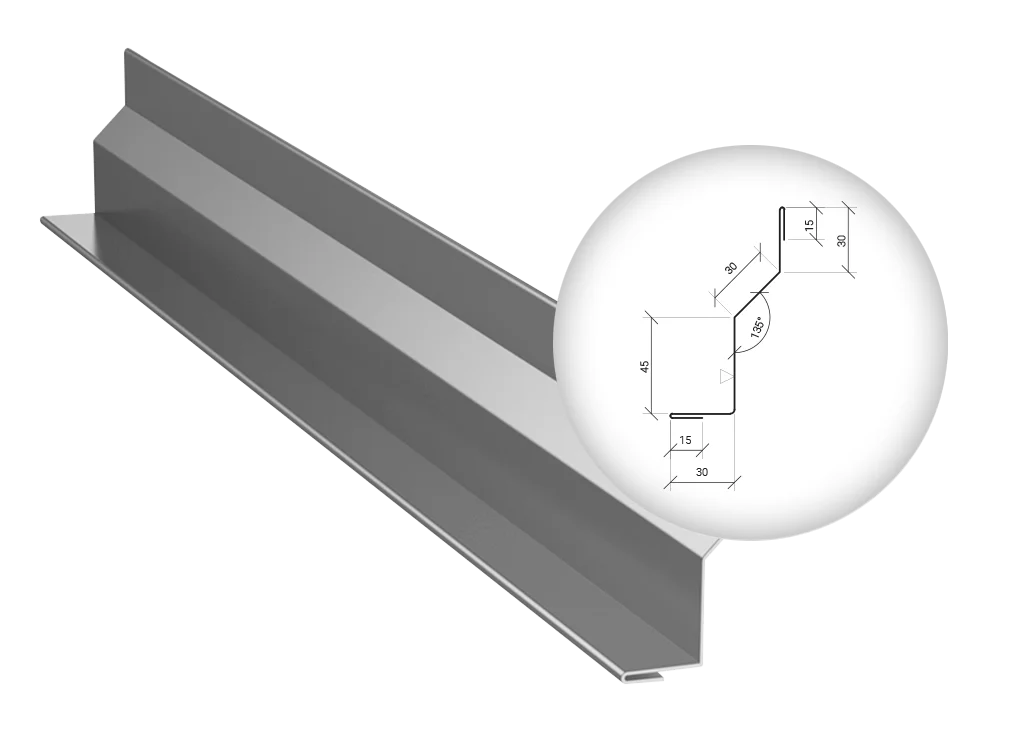

Mască intermitentă A OBPI-11

SPECIFICAȚII
Grosimea panoului [mm]60-200
Extensie [mm]165
Masca intermitenta A 2

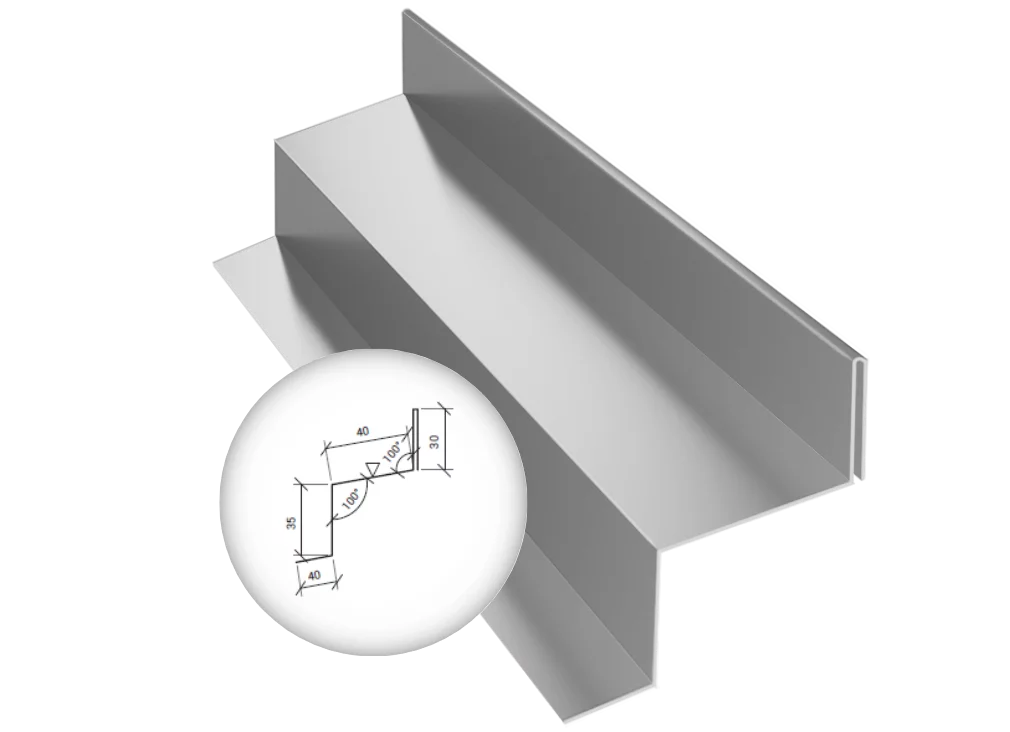

Masca intermitentă B OBPI-12

SPECIFICAȚII
Grosimea panoului [mm]60-200
Extensie [mm]175



Masca intermitenta B 2

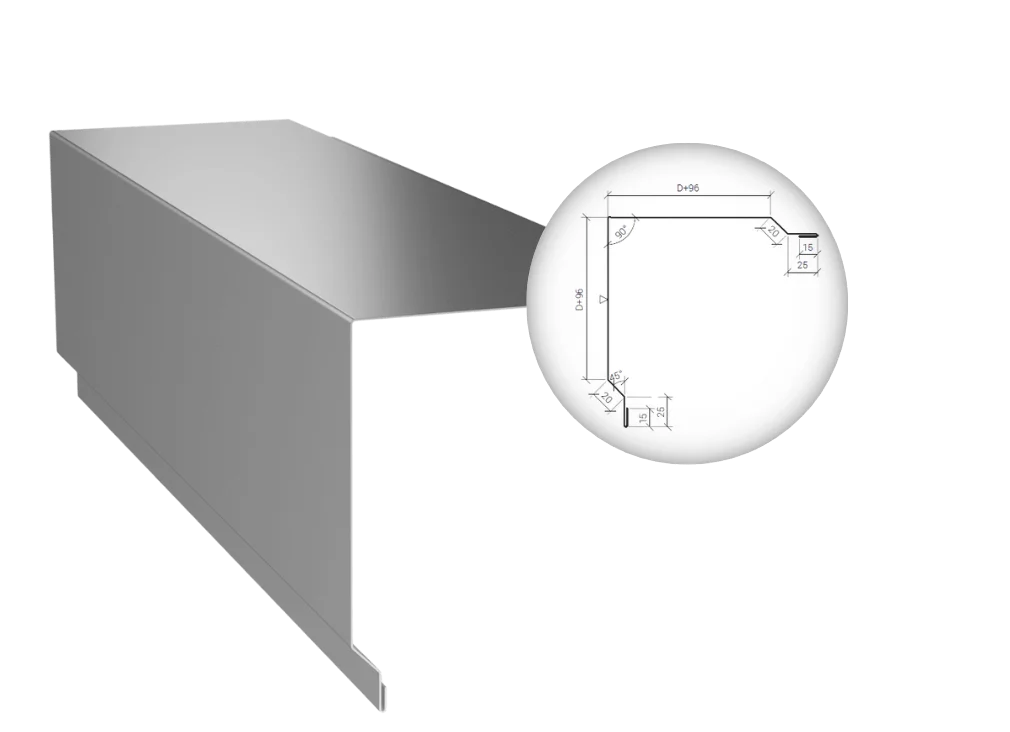

Acoperire de colț OBPI-13

SPECIFICAȚII
Grosimea panoului [mm]6080100120140150160180200
Extensie [mm]432472512552592612632672712



Acoperire de colt 13

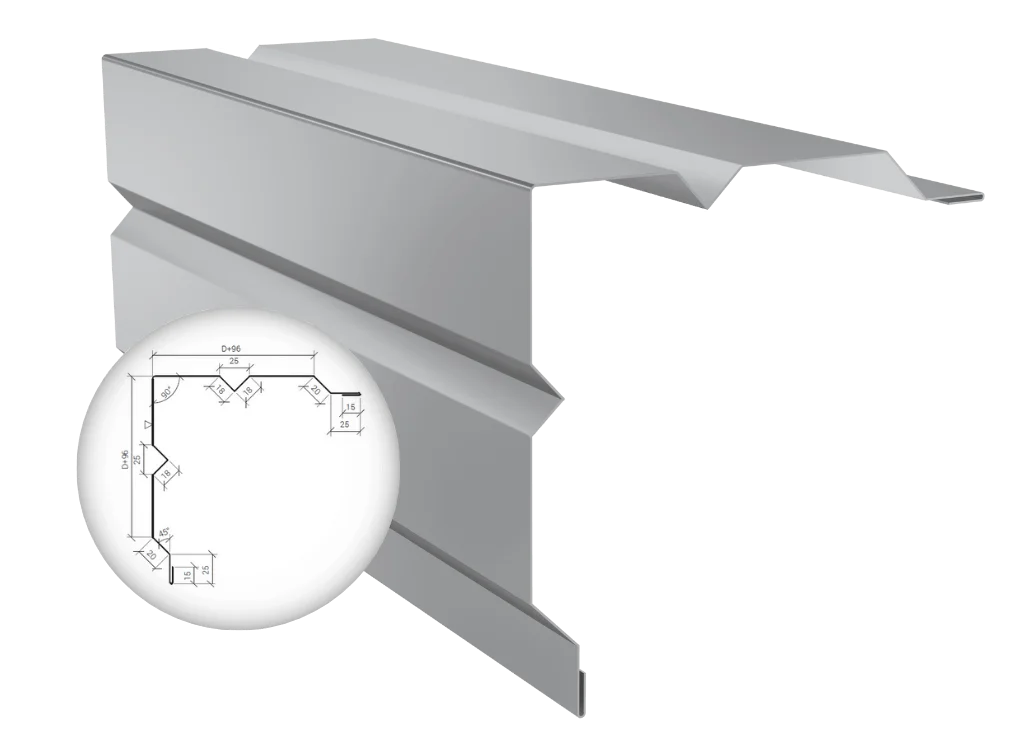

Acoperire de colț OBPI-13a

SPECIFICAȚII
Grosimea panoului [mm]6080100120140150160180200
Extensie [mm]504544584624664684704744784



Acoperire de colt 13 a

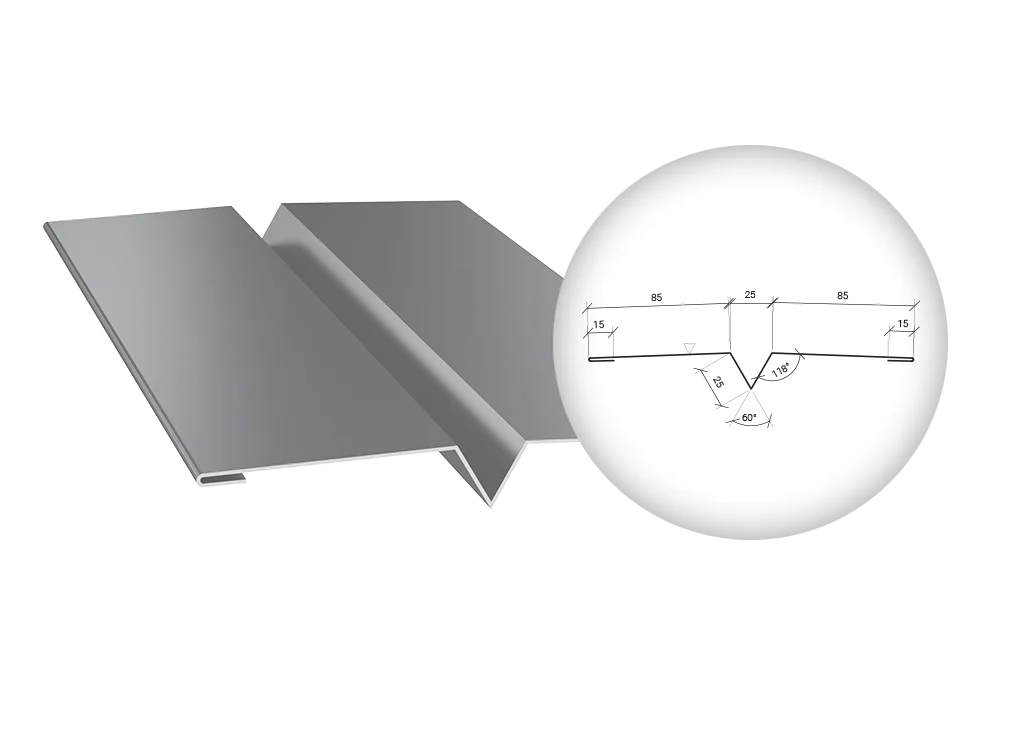

Dilatare intermitentă OBPI-14

SPECIFICAȚII
Grosimea panoului [mm]60-120
Extensie [mm]250



Dilatare intermitenta 2

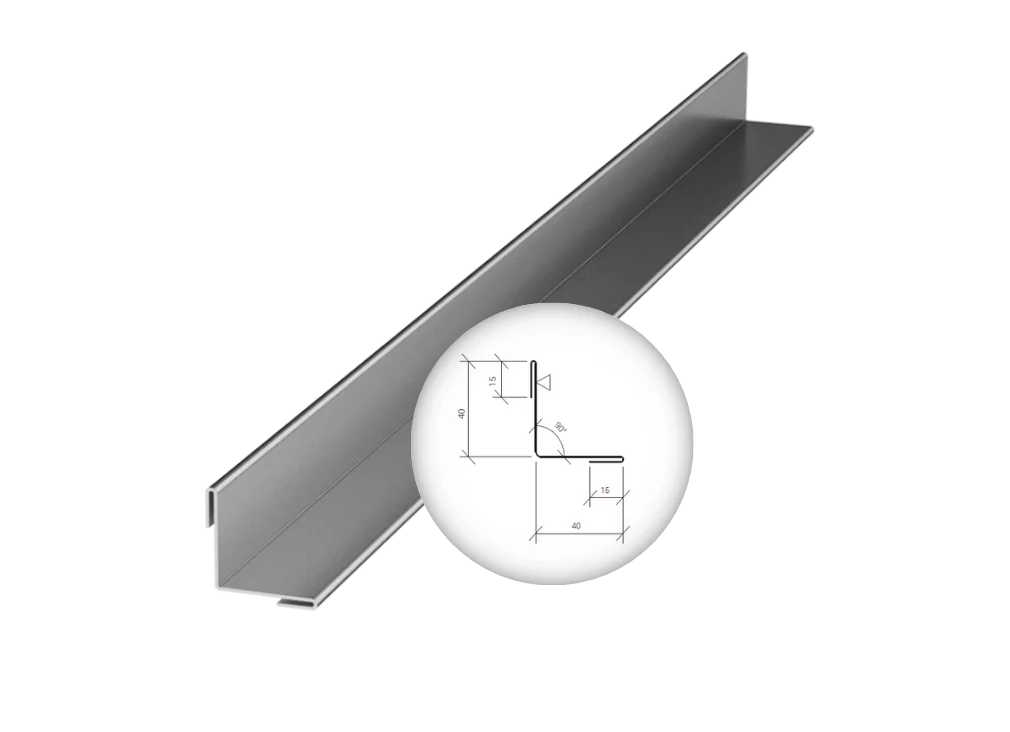

Abajur de colț interior OBPI-15

SPECIFICAȚII
Grosimea panoului [mm]60-120
Extensie [mm]110



Abajur de colt interior 2

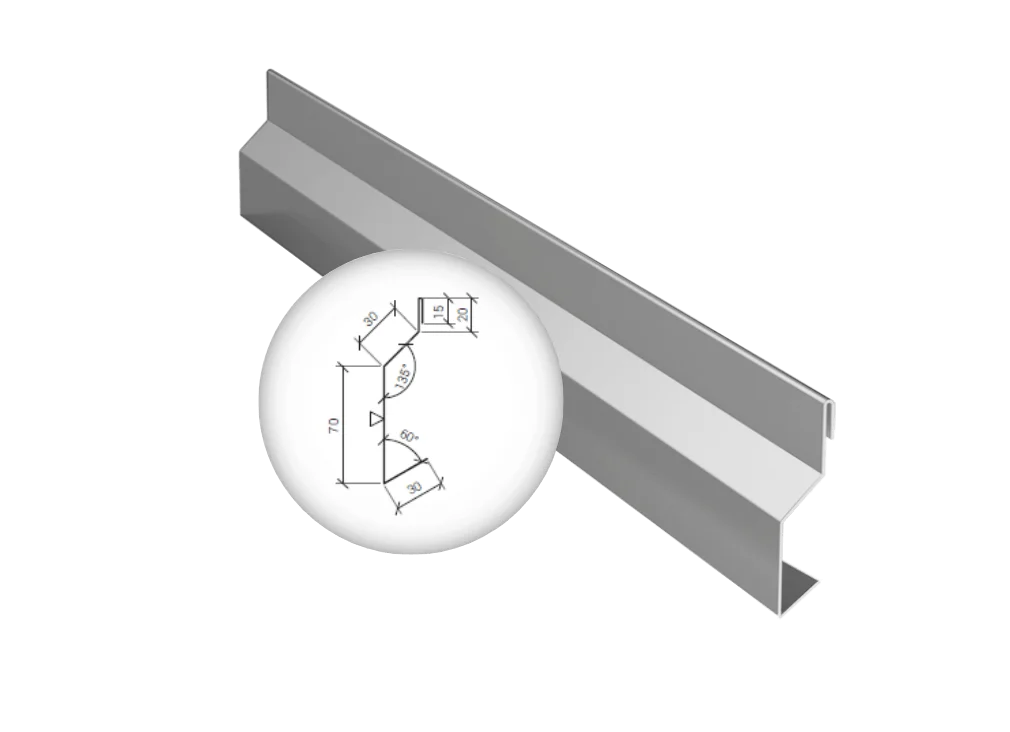

Buiandrug de iluminat OBPI-16

SPECIFICAȚII
Grosimea panoului [mm]60-120
Extensie [mm]165



Buiandrug de iluminat 2

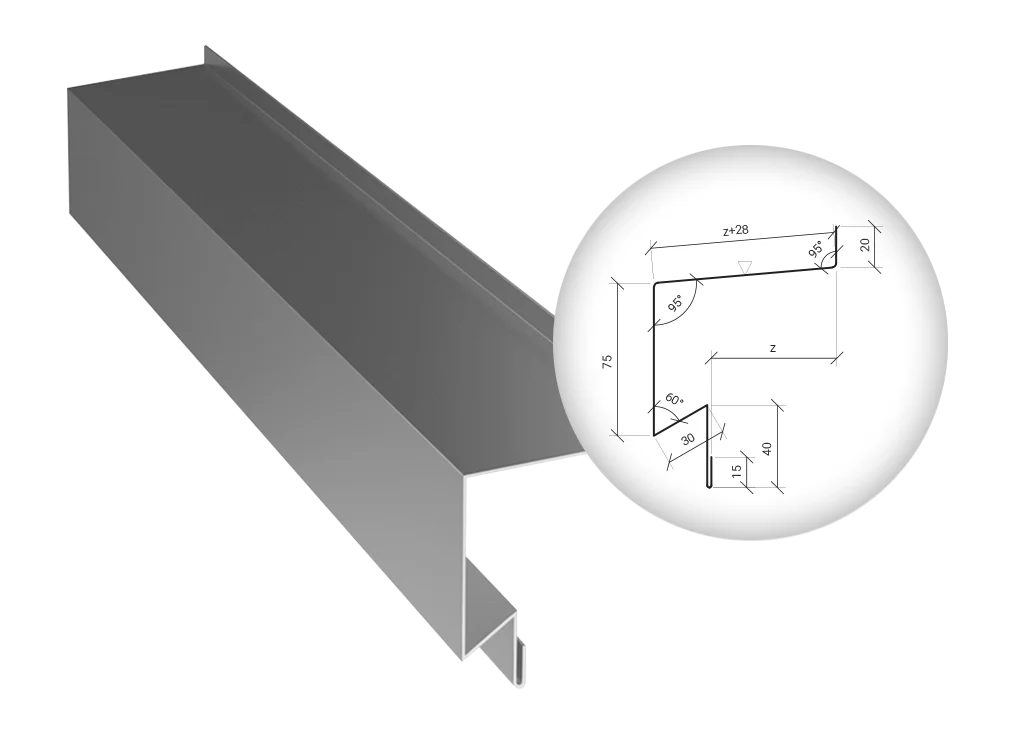

Bridă de pervaz OBPI-17

SPECIFICAȚII
Grosimea panoului [mm]60-120
Extensie [mm]208 + z
Brida de pervaz 2

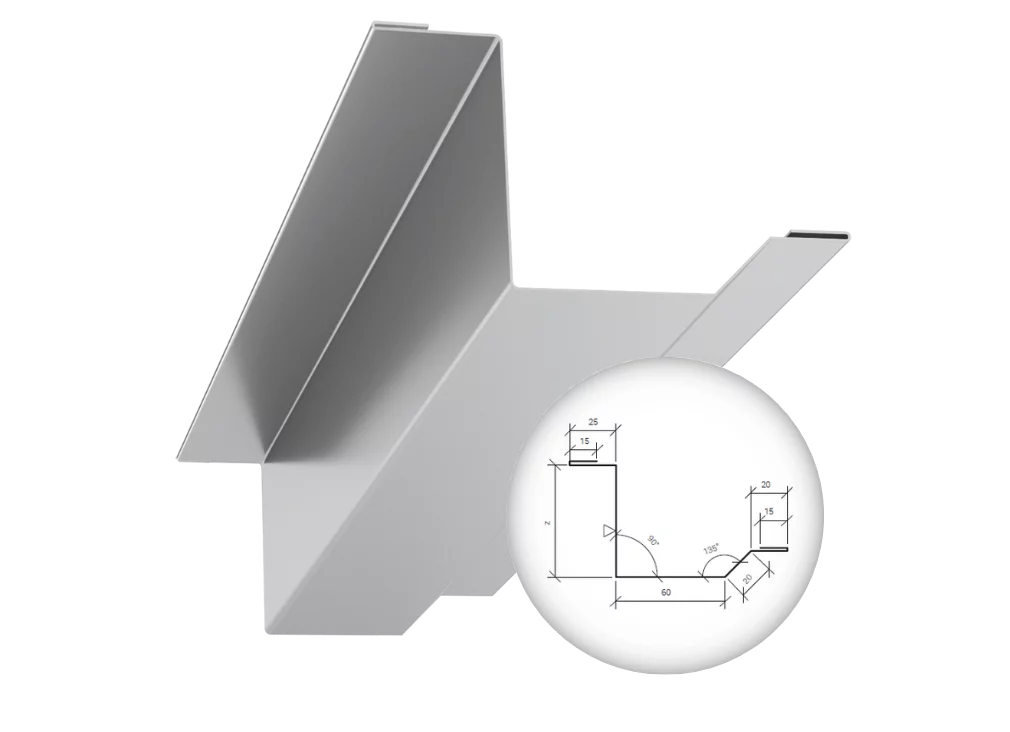

Fereastră de etanșare OBPI-18

SPECIFICAȚII
Grosimea panoului [mm]60-120
Extensie [mm]155 + z
Fereastra de etansare 2

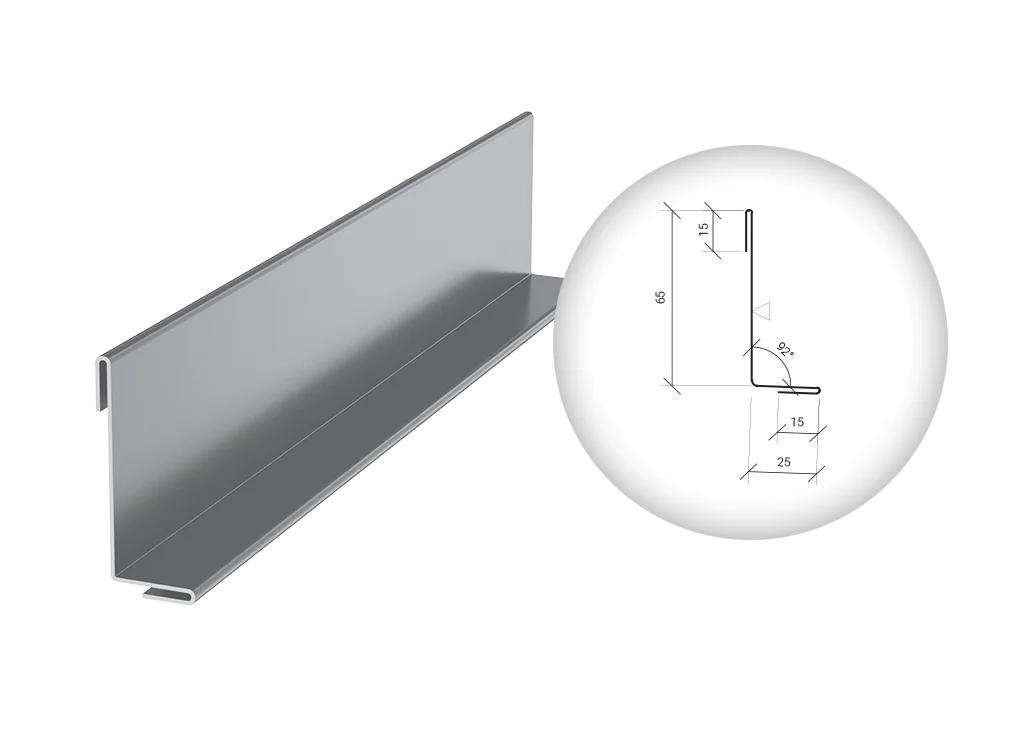

Mască intermitentă internă OBPI-19

SPECIFICAȚII
Grosimea panoului [mm]60-200
Extensie [mm]120



Masca intermitenta interna 2

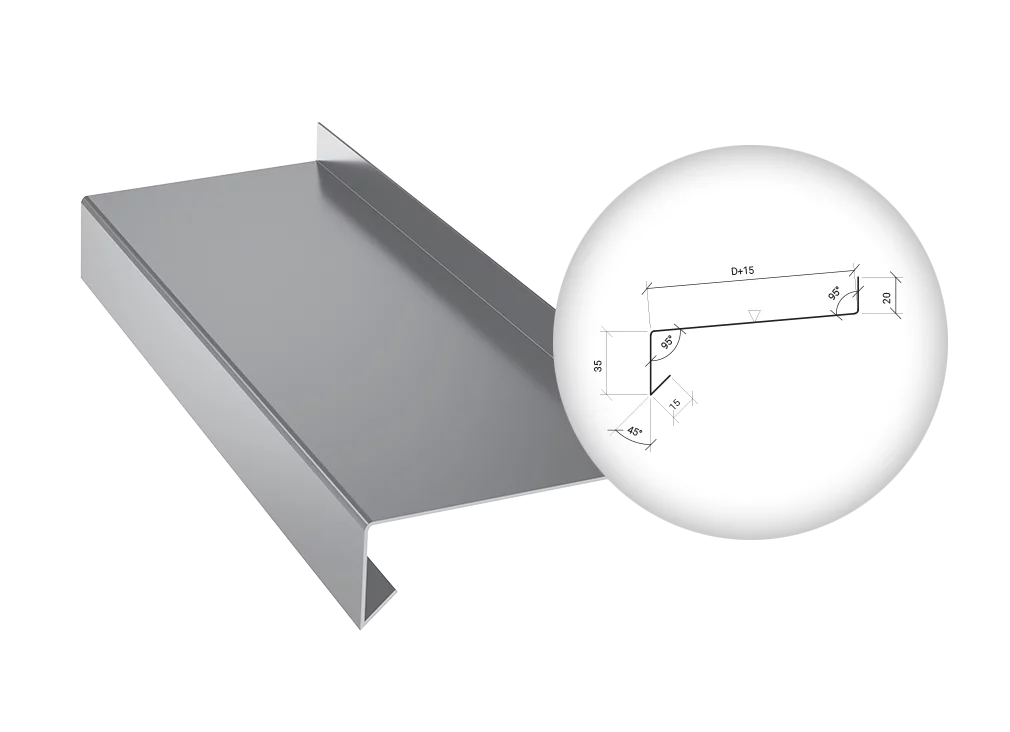

Bridă de pervaz OBPI-20

SPECIFICAȚII
Grosimea panoului [mm]6080100120140150160180200
Extensie [mm]145165185205225235245265285
Brida de pervaz 3

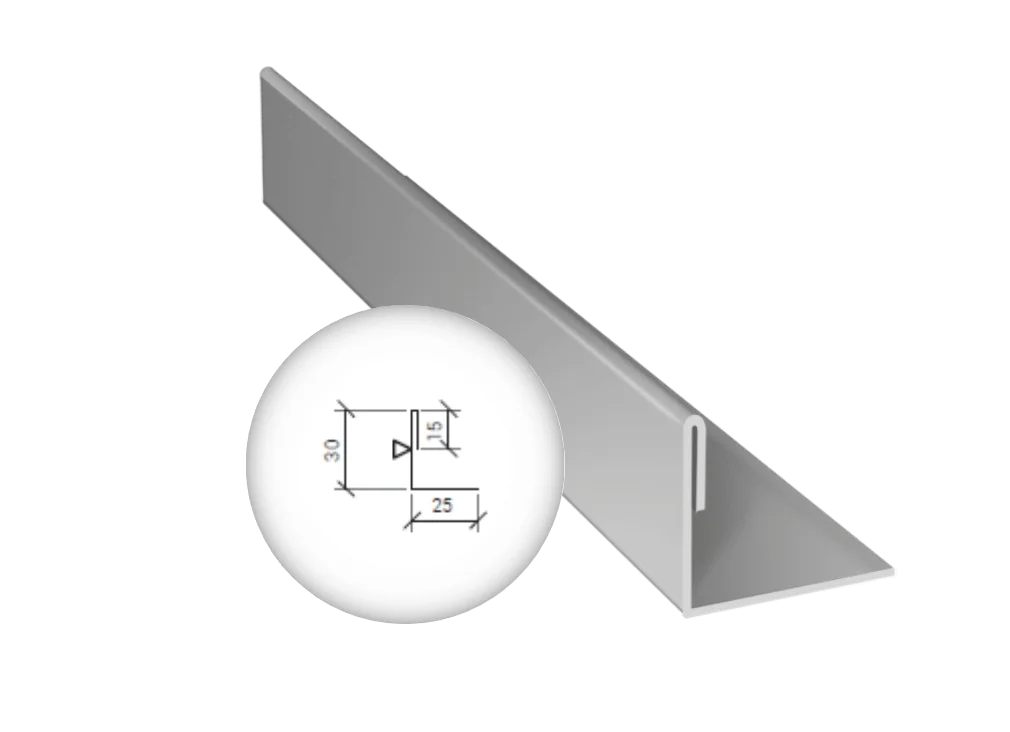

Intermitent pentru vizibilitatea marginii panoului OBPI-21

SPECIFICAȚII
Grosimea panoului [mm]60-120
Extensie [mm]70



Intermitent pentru vizibilitatea marginii panoului

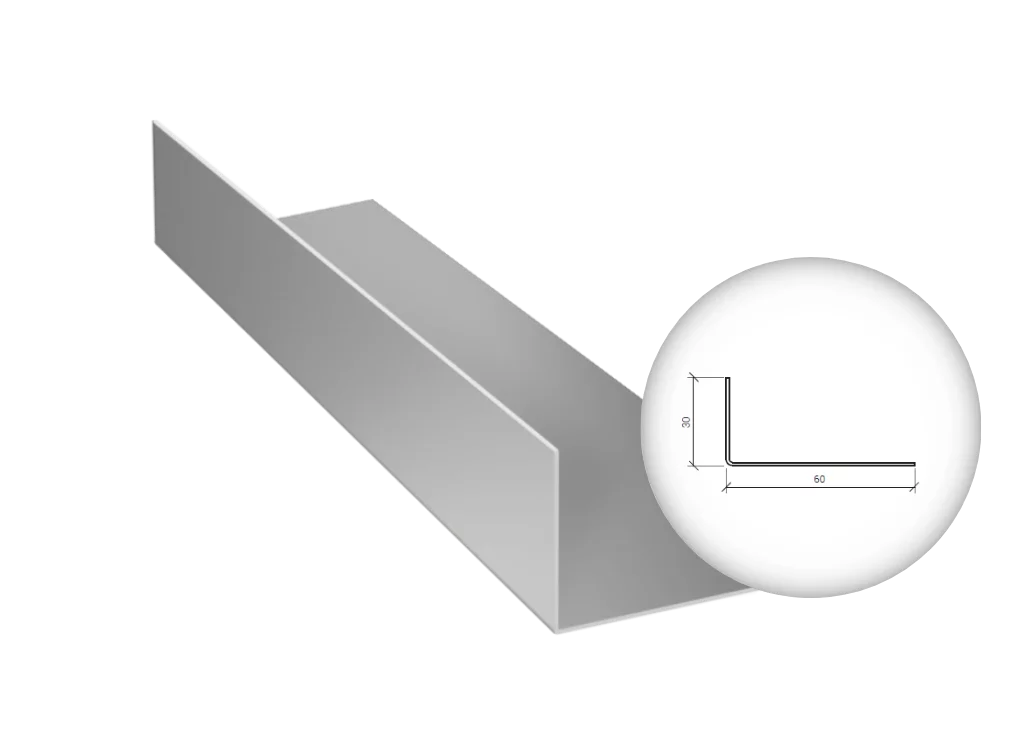

Suport unghiular pentru pervaz OBPI-22

SPECIFICAȚII
Grosimea panoului [mm]60-120
Extensie [mm]90



Suport unghiular pentru pervaz

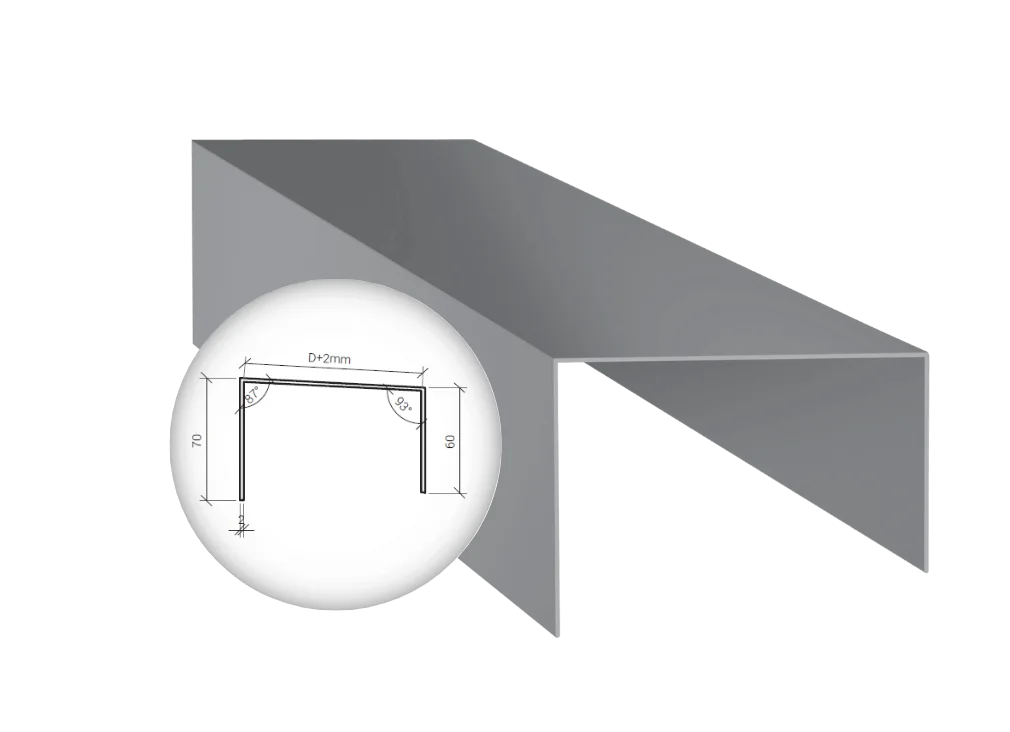

Suport pentru calota parapetului OBPI-23

SPECIFICAȚII
Grosimea panoului [mm]6080100120
Extensie [mm]192212232252
Suport pentru calota parapetului 2
